Le të hedhim një vështrim në rolin e rëndësishëm tëvalvulat solenoidnë sistemet e kontrollit të automatizimit industrial. Ky komponent bazohet në parimin e induksionit elektromagnetik. Ai kontrollon lëvizjen e bërthamës së valvulës duke ndryshuar gjendjen e energjizuar të elektromagnetit, duke arritur kështu kontroll të saktë mbi ndezjen-, shpejtësinë e rrjedhjes dhe drejtimin e lëngut.
Parimi i funksionimit të një valvule solenoid pneumatike
Bërthama e një valvule solenoide pneumatike është të kontrollojë lëvizjen e bërthamës së valvulës përmes induksionit elektromagnetik. Kur elektromagneti është i ndezur, fusha magnetike e krijuar do të shtyjë ose tërheqë bërthamën e valvulës, duke shkaktuar që ajo të ndryshojë pozicionin dhe kështu të hapë ose mbyllë valvulën. Ky dizajn i jep valvulës solenoid avantazhet e strukturës së thjeshtë, funksionimit të përshtatshëm, shpejtësisë së shpejtë të reagimit dhe performancës së besueshme.
Skenarët e aplikimit të valvulës solenoid pneumatike
Në fushën industriale, valvulat solenoid përdoren gjerësisht në sistemet hidraulike, pneumatike dhe ftohëse për të kontrolluar rrjedhën e lëngut. Ai jo vetëm që mund të arrijë funksione të tilla si fillimi, ndalimi, rregullimi dhe mbrojtja, por gjithashtu mund të përdoret së bashku me pajisje të tjera të automatizuara si sensorë, kontrollorë dhe aktivizues për të përfunduar detyra më komplekse kontrolli. Për shembull, në sistemin e kontrollit automatik në një linjë prodhimi, valvulat solenoid mund të kontrollojnë me saktësi drejtimin e rrjedhës dhe vëllimin e lëngjeve ose gazeve, duke siguruar përparimin e qetë të procesit të prodhimit.
Përparësitë dhe kufizimet e valvulave solenoid
Avantazhi më i madh i valvulave solenoid qëndron në reagimin e tyre të shpejtë dhe besueshmërinë e lartë. Ato mund të përfundojnë veprimin e ndezjes-në një kohë të shkurtër dhe janë të përshtatshme për aplikacione që kërkojnë operacione të shpeshta. Megjithatë, valvulat solenoid kanë gjithashtu disa kufizime, të tilla si kërkesat e larta për furnizimin me energji elektrike dhe mundësinë e ndikimit të performancës në mjedise ekstreme. Prandaj, kur zgjidhni një valvul elektromagnetike, këta faktorë duhet të merren parasysh me kujdes bazuar në skenarin specifik të aplikimit.
Prandaj, me karakteristikat e tyre të thjeshta dhe efikase, valvulat solenoid janë bërë zgjedhja ideale për sistemet e kontrollit të automatizimit industrial, të afta për të përmbushur kërkesat e kontrollit të lëngjeve në kushte të ndryshme komplekse pune.
Kuptoni valvulat solenoid me një lëvizje

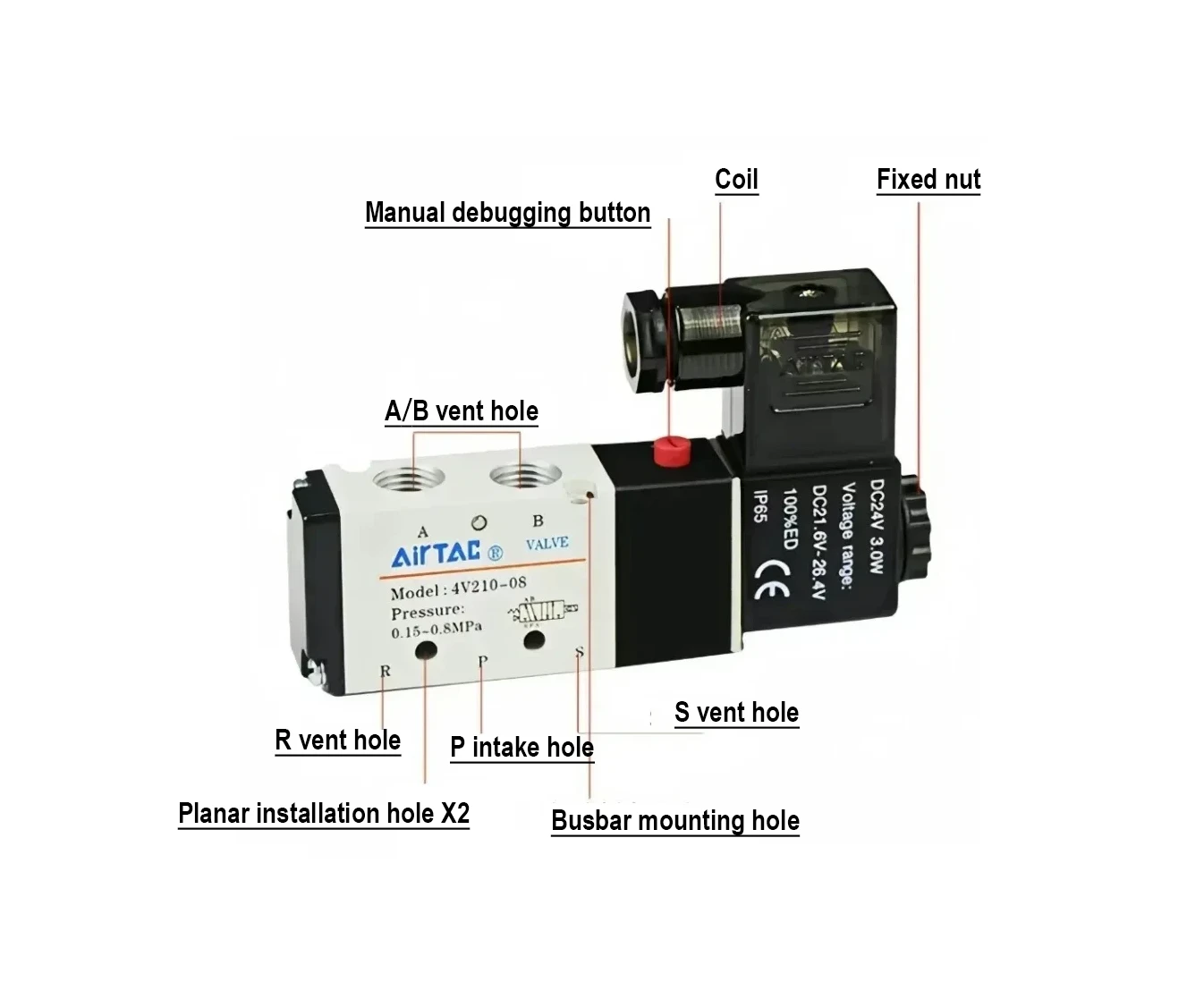

Valvula solenoid pneumatike është një pajisje që përdor parimet elektromagnetike për të kontrolluar rrjedhën e lëngjeve (të tilla si gaze, lëngje, etj.). Ai përbëhet kryesisht nga dy pjesë: një elektromagnet dhe një trup valvulash. Gjendja e ndezur-e trupit të valvulës ndryshohet nga tërheqja dhe lëshimi i elektromagnetit, duke arritur kështu kontrollin e saktë të rrjedhës së lëngut.

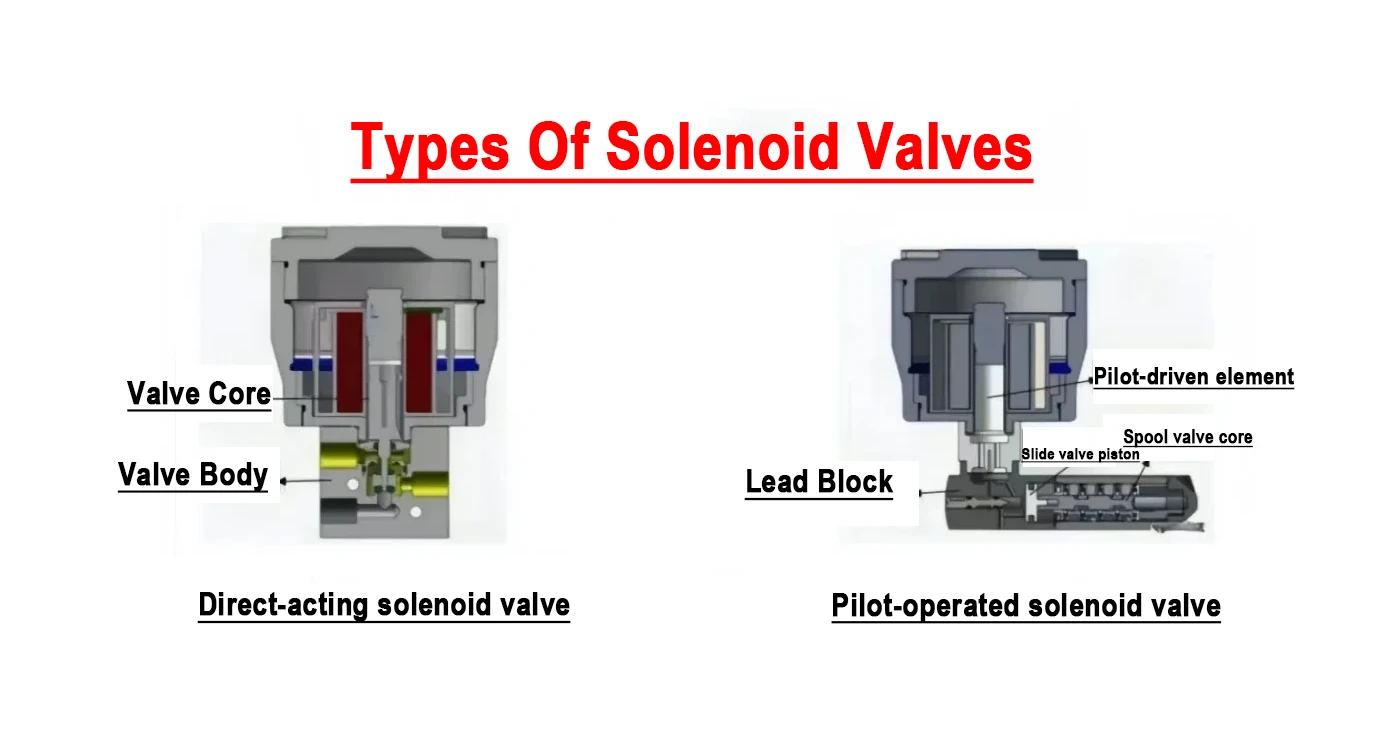

Llojet e valvulave solenoid
Valvula solenoid me veprim të drejtpërdrejtë-
Parimi i punës: Forca magnetike e krijuar nga spiralja drejton drejtpërdrejt bërthamën e valvulës për të lëvizur, duke kontrolluar kështu ndezjen-të lëngut. Karakteristikat: Struktura e thjeshtë, shpejtësia e shpejtë e reagimit, por diapazoni i presionit të punës është relativisht i ngushtë. Përgjithësisht është i përshtatshëm për aplikacione me-presion dhe rrjedhje të ulët{4}}.
2. Valvula solenoid që funksionon me pilot-
Parimi i punës: Përbëhet nga një valvul pilot dhe një valvul kryesore. Valvula pilot hapet ose mbyllet së pari, dhe hapja ose mbyllja e valvulës kryesore kontrollohet nga diferenca e presionit midis dy skajeve të bërthamës së valvulës kryesore.
Veçoritë: Ka një gamë të gjerë presioni pune dhe aftësi të rregullimit të rrjedhës, duke e bërë atë të përshtatshëm për aplikime me-presion të lartë dhe me rrjedhje të lartë-.
3. valvula solenoide me veprim-hap pas hapi të drejtpërdrejtë-
Parimi i punës: Kombinon veçoritë e valvulave solenoide me veprim direkt dhe pilot-. Kur spiralja është e ndezur, valvula pilot vepron së pari për të balancuar presionin në të dy skajet e bërthamës kryesore të valvulës dhe më pas funksionon bërthama kryesore e valvulës.
Karakteristikat: Është i përshtatshëm për raste me diferenca të mëdha presioni dhe ka një gamë të gjerë presioni pune

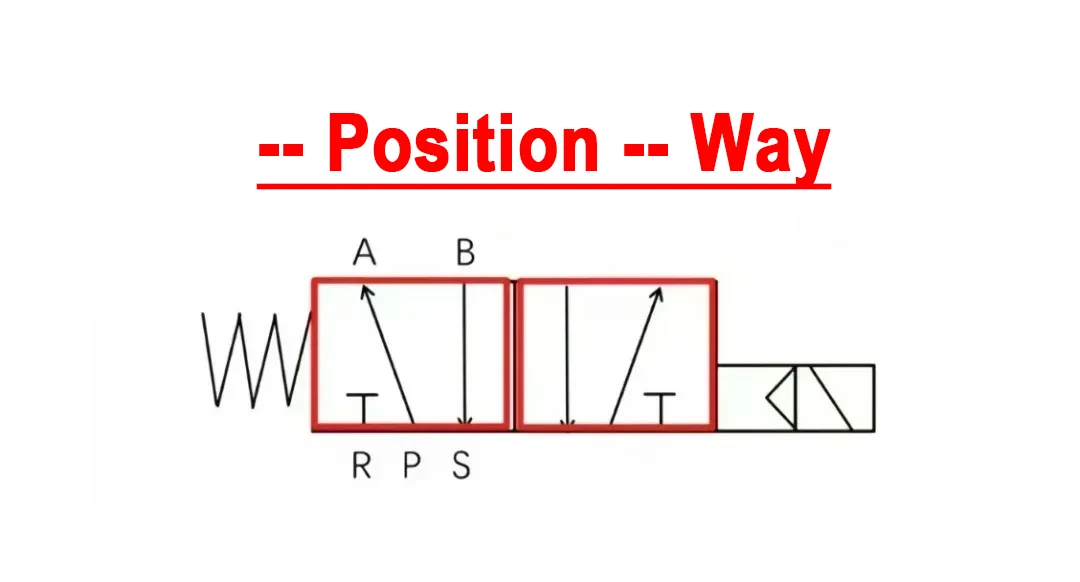

-- Pozicioni -- komunikimi
Kjo kuti tregon pozicionin e punës së valvulës. Numri i kutive tregon numrin e pozicioneve. Në legjendë, është dy.
Shigjetat brenda kutisë tregojnë se lëngu është në një gjendje të lidhur. Ndërfaqja në formë AT-tregon që shtegu nuk është i hapur. Numri i ndërfaqeve të lidhura jashtë kutisë tregon numrin e kanaleve. Në legjendë, janë pesë kanale.
Modeli në të majtë përfaqëson një spirale, dhe ai në të djathtë përfaqëson një pranverë. Legjenda tregon një kontroll të vetëm.
Kutia katrore pranë spirales përfaqëson gjendjen e bërthamës së valvulës kur ndizet. Kutia katrore pranë sustës tregon gjendjen e bërthamës së valvulës kur spiralja çel-energjizohet dhe susta kthehet.
Më sipër është Le të hedhim një vështrim në rolin e rëndësishëm të valvulave solenoid në sistemet e kontrollit të automatizimit industrial. Për të mësuar më shumë informacion të lidhur, vizitonihttps://www.joosungauto.com/.
